熱壓機什么是比例方向流量復合閥

發布時間：2023-06-28T15:43:31更新時間：2023-06-28T15:43:15 瀏覽量：170

[內容摘要]：熱壓機什么是比例方向流量復合閥熱壓機KL型比例發展方向進行流量閥與定差減壓閥或定差溢流閥工作相結合，以多路閥的形式不斷出現，構成一個多種功能復合使用多路閥(MEV型M晴Iv頭苦KL型、MHV失勢KL型等)廣熱壓機廣泛用于日本生產的工程機械(工程機械)。平板硫化機生...

熱壓機什么是比例方向流量復合閥

熱壓機KL型比例發展方向進行流量閥與定差減壓閥或定差溢流閥工作相結合，以多路閥的形式不斷出現，構成一個多種功能復合使用多路閥(MEV型M晴Iv頭苦KL型、MHV失勢KL型等)廣

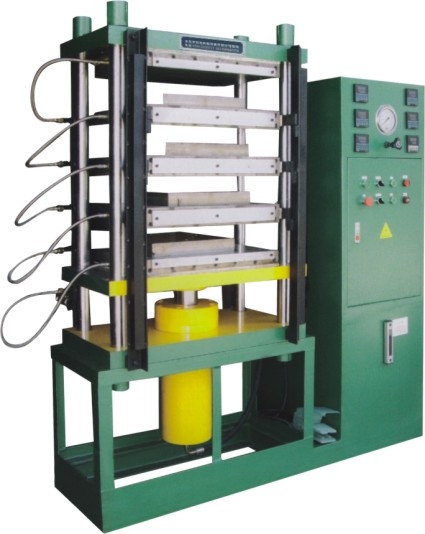

熱壓機廣泛用于日本生產的工程機械(工程機械)。平板硫化機生產廠家適用于各種橡膠制品的硫化,是各種熱固性塑料壓制成型的先進熱壓設備。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。熱壓機廠家根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。高溫熱壓成型機壓力系統：采用進口油壓缸及控壓系統，壓力平穩，無噪音。

這種比例復合閥由前級、主級(放大級)和壓力控制部分(壓力補償器)等組成。前級的結構原理與上述前級相同，采用比例雙向減壓閥一個接一個。放大階段與上述階段不同。除了四個主油口(p、 a、 B、 T)外，還設有壓力反饋口和卸荷口，由弓形壓力補償控制、雙向調速閥或雙向溢流節流閥組成，具有中間卸荷功能。有時主閥也有手動操作機構。壓力控制部分具有壓力補償和安全閥功能。

熱壓機的壓力控制部分是一個溢流結構圖。前級輸出的控制壓力油進入左(右)彈簧腔，使1向右(左)移動。由于壓力補償閥(溢流型)2的存在，使P →A或P→B的節流口壓差保持恒定，不受負載壓力ρa或B的影響.這是由于壓力反饋口A和B的存在，它們將負載壓力閥a (Pb)反饋到閥2的Pw，以至于閥門A或ρ-Pb是由Pw腔的彈簧力決定的，實際上構成了一個雙向溢流節流閥(同時ly閥，ρ會隨著負載壓力A(或B)的變化而變化，可以節省熱壓泵的功率。在圖示位置，即閥芯1處于中間位置時，Pw通過閥芯1上的肩槽與回油腔T連通，ρW=lr，ρ卸載至Pw腔彈簧力建立的壓力。針閥3是一個安全閥。當負載壓力達到一定值時，克服肘形閥3的彈簧力打開閥3，溢流回油箱，起到限壓保險的作用。

同理，熱壓機將溢流型工作壓力進行補償閥由減壓型代替，放大級就成為一個雙向交流調速閥，但中位時熱壓泵不卸荷，熱壓泵產生壓力由復合閥前的溢流閥調道。

溢流閥式壓力補償器用溢流閥比例復合閥結構圖及熱壓圖形符號。圖中有兩個主方向控制閥（可以是一個或多個），圖中未示出直接作用比例先導安全閥。壓力補償部分位于結構圖的右側部分，并且包括恒定差溢流閥工作件和溢流閥60

減壓式壓力補償器由減壓式比例復合閥原理圖和熱壓圖形符號組成，該原理圖還有兩個主要的方向閥7和8，壓力灌裝部分由恒壓差減壓閥2和安全閥6組成。以下僅圖5-475(b)的減壓型比例復合 | 閥為例說明其結構原理。流量和方向閥的控制原理與圖5-467中比例方向流量閥的控制原理相同，壓力補償原理如下。增加壓力補償器的目的是為了保持主閥芯節流前后的壓差不變。主閥8在中間位置，主油 i 鋁、 BL、 p、 O 不連接。
