熱壓機熱壓缸設計中的幾個問題

發布時間：2023-06-16T13:01:07更新時間：2023-06-16T13:00:49 瀏覽量：170

[內容摘要]：在熱壓機的熱壓系統中，熱壓缸屬于執行裝置，用來將熱壓能轉換為往復運動的機械能。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。東...

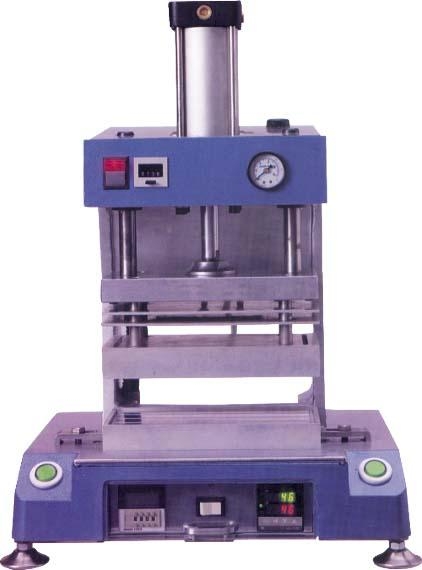

在熱壓機的熱壓系統中，熱壓缸屬于執行裝置，用來將熱壓能轉換為往復運動的機械能。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。真空伺服熱壓機單工作平臺，旋轉工作平臺，左右移動式平臺等多樣化的工作模式。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。這臺工作機器的速度、行程、重量和負荷有很多種。熱壓缸的規格及種類亦各有不同。因此，設計熱壓缸與設計有關: 氣缸的類型、氣缸的組成、氣缸的計算、氣缸的結構和結構等相關問題成為本章的重點。對于熱壓缸，由于熱壓缸的多樣性，以及活塞熱壓缸的廣泛使用，因此活塞熱壓缸是氣缸的焦點，在三種不同連接形式的單桿熱壓缸的壓力(PI，p 2)、推力 f、速度 u、流量 Q 和負荷 f 的關系中，這些量之間的計算關系是關鍵點對于氣缸結構的相關問題，熱壓缸的排氣和緩沖是最重要的

點。

熱壓機的熱壓缸結構簡單，易于理解和研究，但差速器的概念、熱壓缸的熱壓壓力和熱壓缸的緩沖熱壓缸是本節的難點。

熱壓機熱壓缸工作屬于司在標準件，在工程企業實際中往往要進行缸的設計。在設計缸時要注意通過以下我們幾個方面問題:

如果根據氣缸類型計算活塞桿直徑，并計算氣缸的草徑，則應首先形成密封圈的標準直徑，并選擇相應的標準直徑

密封方式和密封閡。

2)根據氣缸的受力情況，檢查氣缸的厚度和活塞桿的穩定性。

一般情況下，中低壓系統不需要進行強度校核計算，而以傳遞運動為主的熱壓缸則主要進行速度校核計算，主要對慣性力大的氣缸設置緩沖部分，對靜止時間長的氣缸設計排氣部分。法蘭熱壓缸端蓋螺栓應進行強度計算。
