熱壓機HD2系列斜盤式軸向柱塞泵結構

發布時間：2023-02-22T13:04:48更新時間：2023-02-22T13:03:42 瀏覽量：54

[內容摘要]：熱壓機 HD2系列斜盤式軸向柱塞泵結構 HD2系列斜盤式軸向柱塞泵主要由一個柱塞、滑靴、缸體、配流盤、傳動軸、斜盤和伺服控制變量在泵體上還集成有機構等熱交換器清洗閥、機油補充閥和高壓安全閥。數控?zé)釅簷C(jī) 最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功...

HD2系列斜盤式軸向柱塞泵主要由一個柱塞、滑靴、缸體、配流盤、傳動軸、斜盤和伺服控制變量

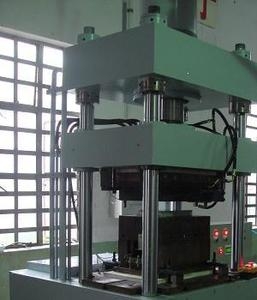

在泵體上還集成有機構等熱交換器清洗閥、機油補充閥和高壓安全閥。數控?zé)釅簷C(jī)最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。imd熱壓成型機廣泛用于汽車行業的零配件加工及各行業多種產品的定型、沖邊、校正及制鞋、手袋、橡膠、模具、軸類、軸套類零件的壓裝、壓印成型、板材零件的彎曲、壓印、套形拉伸等工藝，洗衣機、電動機、汽車電機、空調電機、微型電機、伺服電機、車輪制造、減振器、摩托車及機械等行業。生產硫化機廠家壓制時，摸具必須放在墊板中心位置，禁止偏心使用。每班開機前，試壓后，應檢查一次模具是否有裂損。氣凝膠真空熱壓機根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。傳動軸穿過伺服轉臺和油缸

本體、推力板和斜盤由兩端的軸承支承在殼體上。氣缸體由7個柱塞均勻分布，氣缸體通過花鍵和傳動軸

連接。柱塞尾部有滑靴，通過壓盤壓在斜盤上。斜盤安裝在機油泵殼體的下端，可以在一定范圍內。

正負進行擺動。隨動轉盤和缸體用銷釘連接固定，中間的過油環組件，用來作為補償隨動轉盤與泵體配流盤

間隙之間，隨著驅動軸的旋轉驅動氣缸，柱塞也與氣缸作周向旋轉運動。當可變機構為液壓時

加油后，導向柱塞在彈簧拉桿驅動的伺服活塞孔內運動，伺服活塞與導向柱塞同步運動,

通過軸銷使斜盤繞其回轉中心擺動，改變傾角大小，柱塞作軸向往復運動，實現吸油和排油。

改變以及液壓油的大小和方向，即可進行改變斜盤傾角的大小和正負，從而可以改變泵的排量和吸排油

方向。

在構成吸入油室密封容積的三對移動摩擦副中，在柱塞和缸體的柱塞孔之間的圓柱形環形間隙被加工

準確性很容易保證。隨動轉臺與泵體閥板之間的平面間隙、滑靴與缸體上的斜盤推力板之間的平面間隙由周向靜壓壓平

衡，間隙磨損后可以補償，因此其容積效率較高。

與泵相配套的伺服變量機構是泵的主要通過控制管理部分，也是單軌牽引機車達到企業各項成本控制能力指標的關
