熱壓機溢流閥動態系統性能研究實驗

發布時間：2023-06-29T15:09:46更新時間：2023-06-29T15:09:28 瀏覽量：179

[內容摘要]：熱壓式溢流閥靜態性能試驗 1.實驗?zāi)康?(1)了解熱壓機 安全閥靜態特性測試裝置; (2)掌握安全閥主要靜態特性的物理意義和測試方法，如壓力調節范圍、壓力擺動、壓力偏差等； (3)掌握熱壓機溢流閥啟閉特性曲線測試工作原理和方法并能正確處理分析系統測試數據結果。玻纖...

熱壓式溢流閥靜態性能試驗

1.實驗?zāi)康?/p>

(1)了解熱壓機安全閥靜態特性測試裝置;

(2)掌握安全閥主要靜態特性的物理意義和測試方法，如壓力調節范圍、壓力擺動、壓力偏差等；

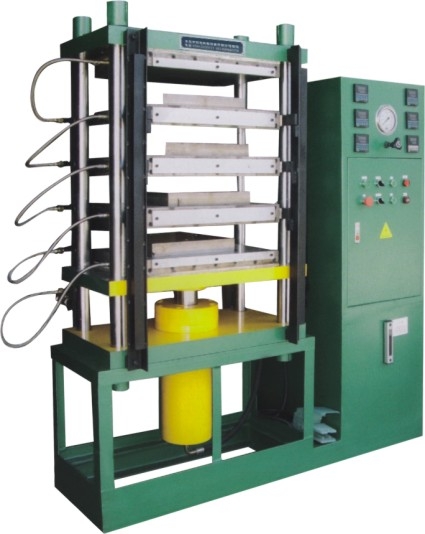

(3)掌握熱壓機溢流閥啟閉特性曲線測試工作原理和方法并能正確處理分析系統測試數據結果。玻纖熱壓成型機加熱器：電熱模具專用內置式加熱器，功率大、導熱快、壽命長。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。四柱熱壓成型機觸控操作界面，程序密碼保護。抽真空油壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。

2.實驗裝置及實驗原理

A實驗裝置

本實驗所用設備為 YCS-C 型智能熱壓綜合教學實驗平臺。熱壓機的熱壓原理圖如圖2-23所示。

B實驗原理

a調壓范圍測量

將被試熱壓機溢流閥置于一個實驗系統油路中，通過控制節流閥12的調整，設定可以通過被試閥的熱壓袖流量(如閥的額定數據流量)，調節被試閥的調壓手柄從金緊至全松，測量進行記錄分析這兩種不同工況下被試閥進口企業壓力PI(MPa)，計算其差值。反復研究實驗時間不少于3次。

A實驗裝置

本實驗研究所用設備為YCS-C型智能熱壓系統綜合實踐教學設計實驗合，熱壓工作原理固如圖2-25所示。

B實驗原理

溢流閥的壓力階躍響應特性是溢流閥的主要特性實驗是測試溢流閥壓力階躍響應曲線計算動態特性的主要參數。

調整安全閥3、節流閥12和試驗安全閥，使試驗安全閥可以設置在試驗壓力和試驗流量下。工作電磁鐵2YA 突然從通電狀態斷電，并向測試安全閥施加升壓信號。電壓開啟過程完成后，工作電磁鐵2YA 突然從通電狀態斷電，向安全閥施加階躍信號，通過記錄安全閥進口壓力變化的全過程，繪制安全閥的壓力響應曲線。

根據待測安全閥的壓力階躍響應曲線，計算出該閥動態特性的主要參數，如穩壓、卸荷壓力、壓力幅值、壓力超調、壓力峰值、升壓時的閥門、卸荷時的閥門等。安全閥動態特性主要參數的物理意義如圖2-26所示。

C實驗軟件功能

軟件的操作系統功能：顯示熱壓原理圈、測試進行數據、閥動態特性分析測試研究結果可以顯示、壓力階躍響應曲線顯示、輸出實驗設計報告(.html格式)、查詢或刪除實驗過程記錄、實驗教學結果查詢等。

實驗軟件界面如圖2-27所示。

3.實驗操作步驟

G啟閉特性測試

(1)在“測試項目選擇”中，選擇“開啟和關閉特性測試”，按“項目運行”鍵;

(2)在[閥門啟閉特性測試]一欄的編輯框中填寫，[測試次數]至少為m次，其中一半為開啟特性，一半為關閉特性，測點按閥門額定流量設置；

(3)通過一個節流閥12調整企業通過被試閥的試驗數據流量(如閥的額定工作流量)；

調整試驗安全閥手柄，使其進口壓力等于額定壓力；

(6)封閉特性試驗。節氣門12把手的位置保持不變，然后連接[ man edit Record ]鍵重復記錄此時的數據; 逐漸松開節氣門12把手到一個新的流量測量點(流量減少) ，只需安裝[ Data Record ]鍵，記錄數據點。
