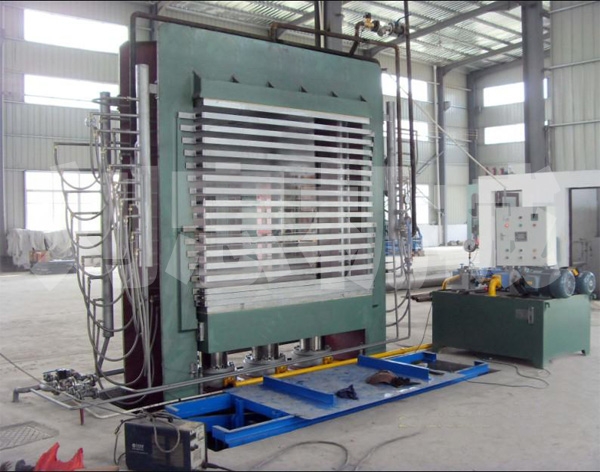

油壓熱壓裝置活塞組件的設計

在通常這種情況下，活塞與活塞桿為兩個主要零件，因而活塞組件的結構系統設計方法可分為活塞設 計、活塞桿設計及連接一個部件教學設計，在4.6.節和4.6.節中己作過較多地介紹，這里我們僅對企業技術 條件補加說明問題如下，對于推動活塞:

（1）活塞寬度一般為B=（0.6~10）D，D為氣缸內徑。氣凝膠熱壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。熱壓成型油壓機橡膠、塑料行業之聚合物如PVC、色母粒等化工原料的混煉加工、配料試驗，以檢測是否達到所要求的顏色和質量，可作為工廠批量生產前配料的依據。將塑料或橡膠原料放于模具內，夾于上、下電熱板之間，在電熱板智能恒溫下施以壓力，使原料成型。熱壓機廠家根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。

(2)活塞可以是整體式，也可以是分體式。采用 Y 形或 V 形密封時，采用分體式安裝方便，密封圈間隙為45 ° 。

(3)密封槽和支撐環槽應按相應的國家標準設計。

(4)采用橡塑密封件時，活塞以及外徑進行公差分析一般取f9，與活塞桿可以配合的內孔一般取H70 (5)活塞實際外徑設計對內孔及密封具有溝槽的同軸度公差要求不大于0.02m ;活塞通過內外孔的圓度、同軸度不大于一個直徑不同尺寸標準公差的一半:斷面對軸線的垂直度公差范圍不大于0.04 m I 1 00 r

(6)活塞外表面粗糙度優于Ra=0.32 μ m。

活塞桿加工直徑d早己定出，在設計中應注意的問題有: (1)活塞桿的結構發展形式。除有特殊教育要求或活塞桿由于直徑存在較大，一般應采用一個實心桿。 (2)活塞桿的長度L應根據實際行程S等因素進行確定，可表示為

L=L) +L2 +L3 +L4 +Ls +S (4.7.23)，其中L)一一——活塞桿末端長度(包括活塞寬度)；L2是中間隔圈的長度(對于長行程熱壓缸，設置中間隔圈是為了增加穩定性，可根據相關參考資料選擇L2:短行程熱壓缸不需要中間隔圈)；L3導向位置、密封圈和防塵圈的長度:

L4一一-活塞桿通過頭部進行連接不同部位以及寬度: Ls一一余長，即活塞可以完全能夠退回時，活塞桿頭部連接件內端面與缸蓋端距之距離: S一一一熱壓缸工作行程(按設計發展要求〉。

安裝活塞的桿軸直徑d和活塞桿直徑d之間的臺階應設計成滿足活塞安裝和定位要求。

(4)實心活塞桿通常由45號鋼制成，少量鍛鐵或鑄鐵制成: 焊接空心活塞桿由35號鋼制成。(5)活塞桿應進行熱處理和電鍍。中碳鋼的硬度為 H230 ~ 280，高碳鋼的硬度為 H230 ~ 60，高碳鋼的硬度為 H230 ~ 280。經熱處理后，鍍層厚度 δ = (0.015 ~ 0.05) m，經拋光處理。

(6)活塞桿的配合精度等級多為8級，最好為7級或9級；表面粗糙度Ra = (0.16 ~ 0.63)微米，要求高時可取Ra = (0.1 ~ 0.2)微米；H8或8可用于與活塞內孔匹配的軸頸。軸頸與活塞桿的同軸度公差不大于(0.01 ~ 0.02)m，臺肩端面與活塞桿軸線的垂直度公差不大于0.04 m\\u002F00 m，活塞桿端部緩沖柱塞與活塞桿的夾緊鍵槽、螺紋及同軸度公差與軸頸公差相同。(7)活塞桿的端部結構應根據工作要求確定。
